RJ-45 (форм-фактор 8P8C) — стандартный восьмиконтактный разъём витой пары. Один и тот же штекер обслуживает как домашний роутер 100 Мбит/с, так и линию 10 Гбит/с в дата-центре. Универсальность обеспечивается продуманной конструкцией: позолоченные лепестки формируют газоплотное соединение, а пружинная защёлка фиксирует штекер в гнезде.
Внутреннее устройство
Прозрачный поликарбонатный корпус выдерживает нагрев до 125 °C. Восемь позолоченных контактов (≈ 50 µin Au) прорезают изоляцию жил и прижимаются к меде, создавая низкое переходное сопротивление. Хвостовик-«зуб» фиксирует кабель, снимая натяжение с жил, а защёлка удерживает вилку в порте.
Зачем важен «качественный» штекер
При PoE ++ (до 90 Вт) через пару протекает ток более 1 А: плохой контакт нагревается, возрастает падение напряжения. Для 10GBASE-T коннектор должен сохранять равномерный импеданс до 500 МГц — дёшёвый штекер увеличит перекрёстные помехи и скорость может упасть до 1 Гбит/с. Надёжная защёлка гарантирует 750–1000 циклов вставки без потери упругости.
Типовые ошибки при обжиме
Оболочку снимают слишком далеко — пары раскручены, ухудшается NEXT. Контакты не пробили медь — возрастает переходное сопротивление, линк «мигает». Перепутан порядок жил — вместо T568B получается кроссовер, соединение «падает» на 100 Мбит/с. Решение — калиброванный кримпер, LAN-тестер и внимательный контроль схемы.
Перспективы развития RJ-45
Появились tool-less plug — обжим без клещей: жилы вставляются в кассету, крышка защёлкивается рукой. Field-Term Cat 6A-разъёмы позволяют оконцовывать магистраль прямо на устройство, исключая патч-корды. Защёлки со съёмным «boot» защищают лапку при частых подключениях.
Практические рекомендации
Оставляйте минимум 15 мм оболочки внутри штекера — скрутка пар сохранит импеданс. Для PoE ++ используйте монолит 23-24 AWG и коннекторы, рассчитанные на такой диаметр. В шкафах одевайте на защёлку «boot» — это продлевает ресурс кабеля.
Рекомендуемые коннекторы
Модель |
Ссылка |
|---|---|

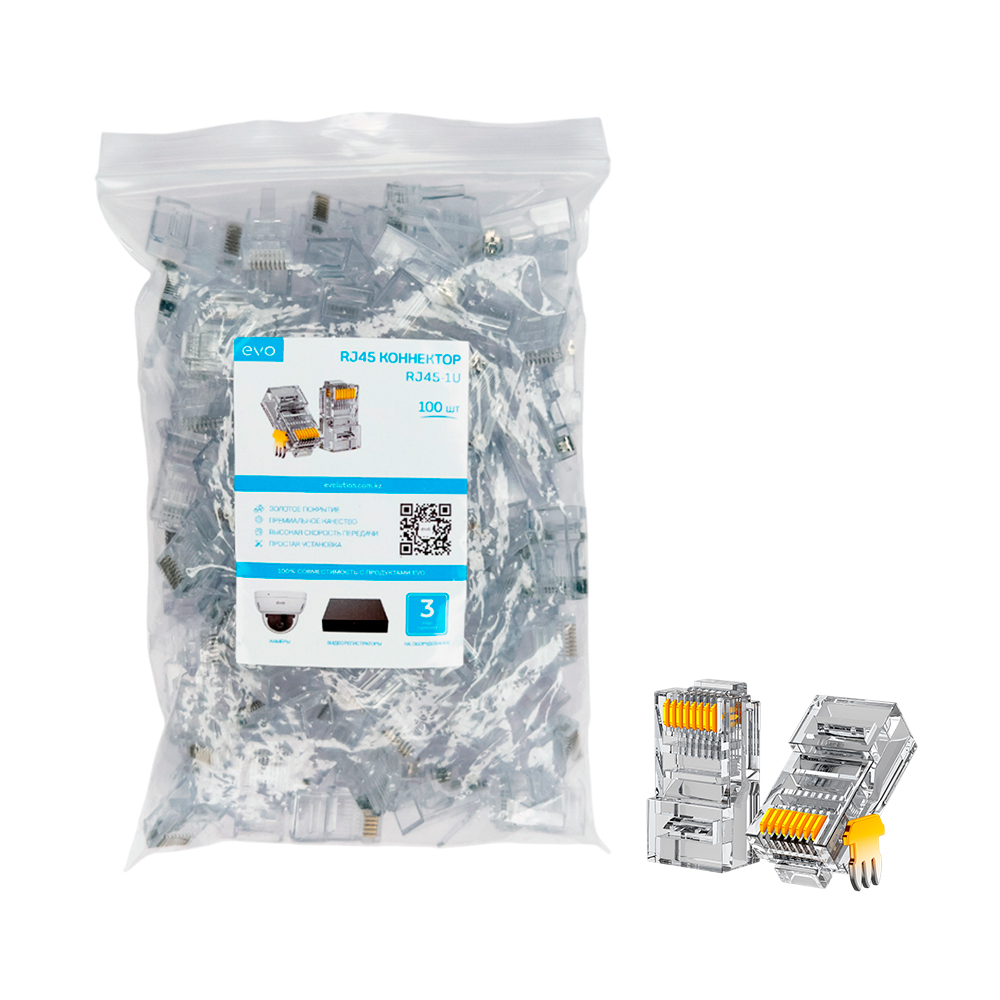

RJ45-1U EVO |
|
RJ45-3U EVO |
Итог
Один «маленький» RJ-45 определяет, выдержит ли линия PoE ++ и будет ли работать 10-гигабитный линк. Выбирайте коннекторы с позолоченными контактами, соблюдайте схему T568B и проверяйте обжим LAN-тестером: это залог стабильной сети на годы вперёд.
