Pass-Through-RJ-45 — восьмиконтактный штекер 8P8C, в котором жилы выходят за лицевую кромку корпуса и обрезаются на последнем этапе обжима. Такой формат упрощает контроль цветовой схемы (T568B / T568A) и заметно сокращает время монтажа.
Преимущества технологии
Визуальный контроль. Порядок жил проверяется «на глаз» до того, как контакты прижмутся к проводникам.
Минимум ошибок. Перекрёсты и инверсия пар практически исключены, так как выравнивание выполняют до обжима.
Низкие помехи. Длина расплетённого участка часто не превышает 5 мм, что удерживает NEXT/FEXT в рамках Cat 5e/6/6A.
Экономия времени. Монтажнику не нужно подрезать жилы «на глазок» — лишний провод отсекается одним движением кримпера.
Где Pass-Through удобен
Метод особенно полезен при массовой сборке патч-панелей, работе в стеснённых стойках или при обжиме толстых монолитных жил Cat 6/6A. В таких условиях классический штекер требует ювелирной точности, тогда как сквозной разъём «прощает» неточности и ускоряет процесс.
Необходимый инструмент
Для Pass-Through-штекеров используют кримпер с дополнительным отрезным ножом. Многие профессиональные клещи оснащаются сменными матрицами: одна под обычный RJ-45, другая — под сквозной.

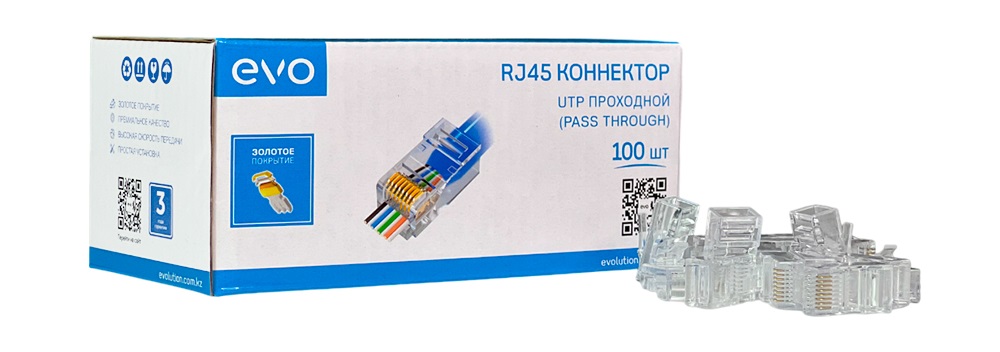

Сквозные коннекторы, доступные к заказу
Итог. Pass-Through-RJ-45 снимает большую часть «человеческих» ошибок при обжиме, ускоряет работу и обеспечивает стабильные параметры линии. Для объектов с большим количеством коннекторов это самая быстрая и надёжная технология оконцовки витой пары.
